AIR-IN® DINTEL Original

Los aireadores Air-In® Dintel son productos de gran calidad que se instalan en el dintel de las ventanas. Los aireadores Air-In® Dintel se han renovado y su tamaño ahora es la mitad que en el pasado. Asimismo se han mejorado su aportación de aire y los valores silenciación de ruido.

Los aireadores Air-In® Dintel son lideres europeos en silenciación de ruido, elminación de corrientes, resistencia a fuertes vientos y solidez estructural.

Air-In® Dintel es un producto patentado y una marca registrada protegida en España y Europa. El aireador en todos sus aspectos cumple con las disposiciones del Código Técnico de la Edificación español.



Características

Lugares de instalación:

Los aireadores Air-In® Dintel se pueden instalar en elmecanismo de la persiana o en cualquier superficie plana o en alguna cavidad existente en la pared.
Los aireadores cumplen todas las disposiciones oficiales exigidas por el CTE en España e incluso las más exigentes.

Protección contra viento y lluvia patentado*:

Los aireadores están dotados de una protección especial contra el viento y la lluvia. La impermeabilidad al agua de lluvia ha sido probada en ensayos muy exigentes de VTT**, en los cuales se superó sin ningún tipo de problema los exigentes ensayos de viento y agua correspondientes a las normas ISO y EN Estándar. Por el aireador no penetra ni una gota.

*Effectiveness for removal of simulated rain: EN 13030:2001.

Sistema antirretorno patentado:

Los aireadores Air-In® Dintel están dotados asimismo de un sistema patentado antirreflujo
que impide el paso del aire interior, más caliente, al exterior y elimina los flujos ocasionados por el viento, lo que evita pérdidas energéticas y sensación de corriente.

Además, el sistema de retorno del aireador se ocupa de que la velocidad del aire se mantenga constante en todas las zonas de presión y de que el aire no baje a raudales hasta el suelo. El sistema antirretorno del flujo de aire también funciona como dispositivo de cierre automático del aireador, pues al cerrarse el intercambio del aire el aireador se cierra automáticamente.

Digrama de entrada de aire probado:

El diagrama de entrada de aire del aireador ha sido probado en las exigentes circunstancias de los países nórdicos, el aire se mezcla en su paso al interior a través del techo con el aire del interior y se calienta, de modo que no se produce sensación de corriente.

Cambio de filtro:

El aireador está dotado de filtros muy sencillos de cambiar: de la embocadura del aireador se extrae el sistema de retorno y el filtro situado debajo de él; se coloca uno nuevo en su lugar y se vuelve a colocar el sistema de retorno en su sitio.

**VTT:Centro de Investigación Técnico de Finlandia

Características técnicas

Productos Caudal Aislamento acústico dB Dim. elemento
  l/s Dn,e,w  +Ctr +C mm
Air-In® Dintel 400 dB 70 10,5 36 35 36 405x70
Air-In® Dintel 600 dB 70 10 36 35 36 605x70
Air-In® Dintel 400 dB 155 10,5 40 39 40 405x155
Air-In® Dintel 600 dB 155 10 42 41 42 605x 155
Air-In® Dintel 400 dB 185 10,5 41 40 41 405x185
Air-In® Dintel 600 dB 185 10 42 41 42 605x 185
Dn,e,w  Aislamiento acústico según UNE-EN 20140-10:1994
+Ctr     Aislamiento acústico al ruido del tráfico UNE-EN ISO 717-1:1996
+C      Aislamiento acústico según UNE-EN ISO 717-1:1996
*        Caudal medido con 20 Pa según UNE-EN 13141-1:2004

Detalles

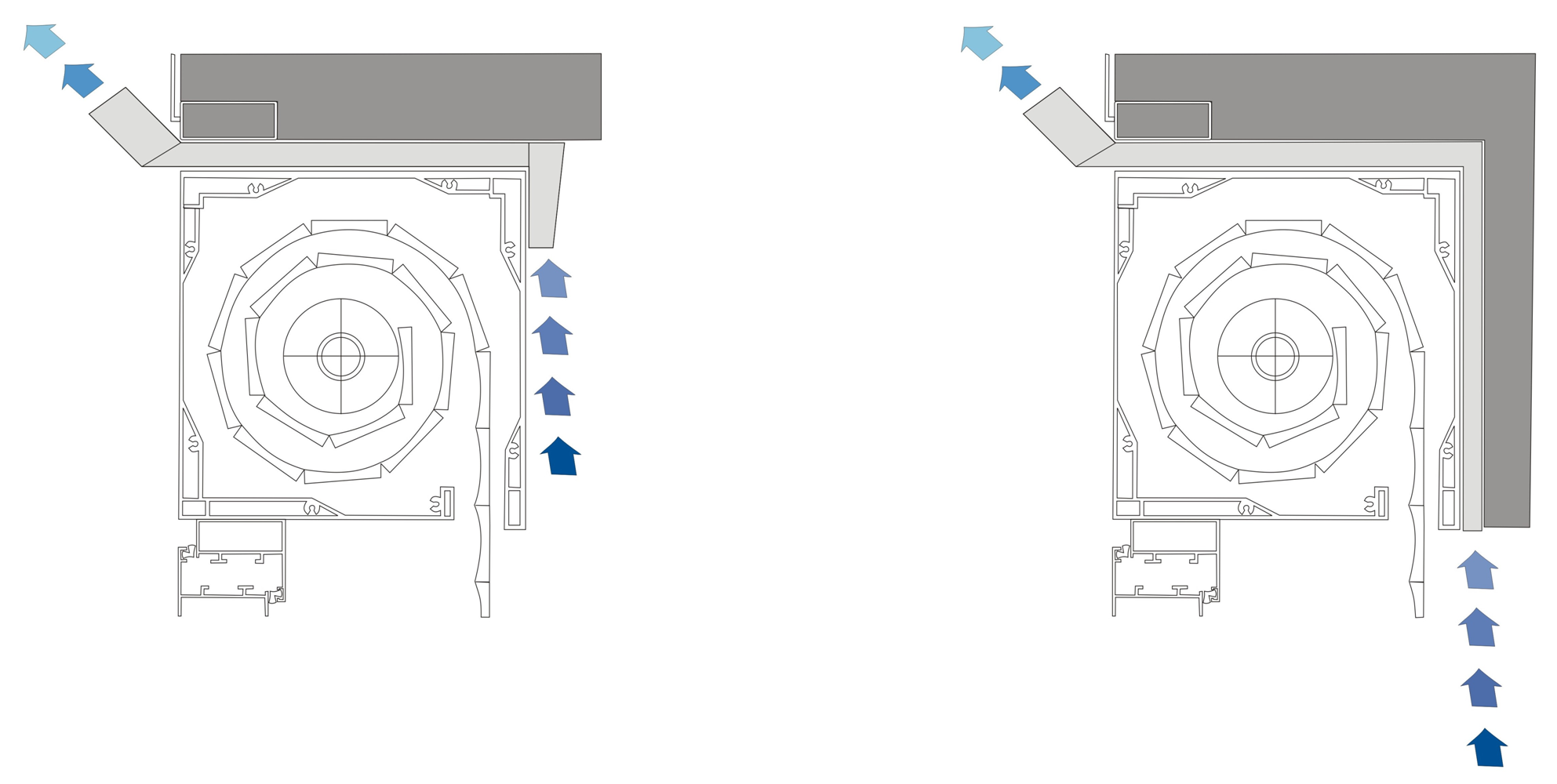

Air-In® Dintel 400 dB y 600 dB:

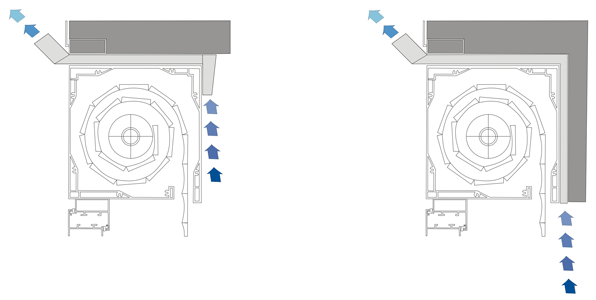

Air-In® Dintel tipo I y tipo L:

Air-In® Dintel tipo I                                                         Air-In® Dintel tipo L

Instalación

El aireador debe tener la misma longitud que el hueco de la carpintería. Las longitudes disponibles son de 400 y 600 mm.

Air-In® Dintel se coloca en posición horizontal encima de la carpintería o encima de la caja de persiana. Debe fijarse a la carpintería o caja de persiana antes de su colocación en el hueco de la ventana.

Recuerde hermetizar las juntas entre la ventana y la pared, con material impermeable (p.ej. masilla)

Air-In® Prolongación para Dintel













Para recubrir el hueco sobrante entre la ventana y el dintel de la misma, disponemos de una Prolongación formada por la combinación de perfiles de aluminio y poliestireno que se pueden cortar a la medida de manera fácil y rápida. Esta prolongación se vende en piezas de 1 metro de longitud y está disponibles en las mismas profundidades que Air-In® Dintel.

Disponibles con la rejilla exterior troquelada en la línea del pliegue y sin doblar, para una fácil instalación a través de una abertura practicada sobre el marco de la ventana, en casos en que sea necesario.
